- 45° & 90° bochten (onze SKU FP-45Ti)
- 2,1 m rechte pijpset FP-21Ti
- Hoge temperatuur siliconenkit 600 °C
- Sharpie + 120 mm gatenzaag (metaal)
- Rol of schroevendraaier voor pijpnaad
- Leren handschoenen (nooit polyester)
--------------------------------------------------------------
2. Veiligheid voorop – Wanneer NIET installeren
- Wind >25 km h⁻¹ – risico op kanteling van de buis
- Polyester canvas <400 °C rating – overstappen op Aramid jack
- Binnenmagazijn – koolmonoxide bouwt zich op zonder ventilatie
--------------------------------------------------------------
3. De juiste buisdiameter kiezen
Regel: 1 kW heeft een uitlaatoppervlak van ≈8 cm² nodig.
5 kW kachel → ∅60 mm pijp (28 cm²)
Kachel 9 kW → ∅75 mm buis (44 cm²)
Mismatch verlaagt de efficiëntie met 12% en verhoogt de CO2-uitstoot.
--------------------------------------------------------------

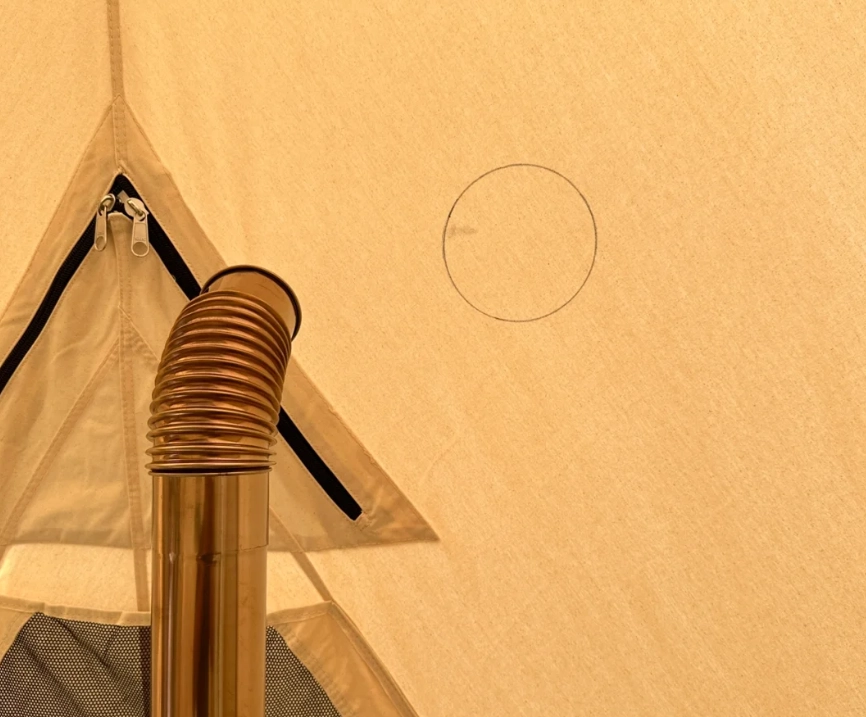

4. Het markeren en snijden van de kachelaansluiting
Stap 1: Zet de tent op en span de scheerlijnen.
Stap 2: Meet 45° helling vanaf de top (voorkomt regendruppels). Markeer het midden.

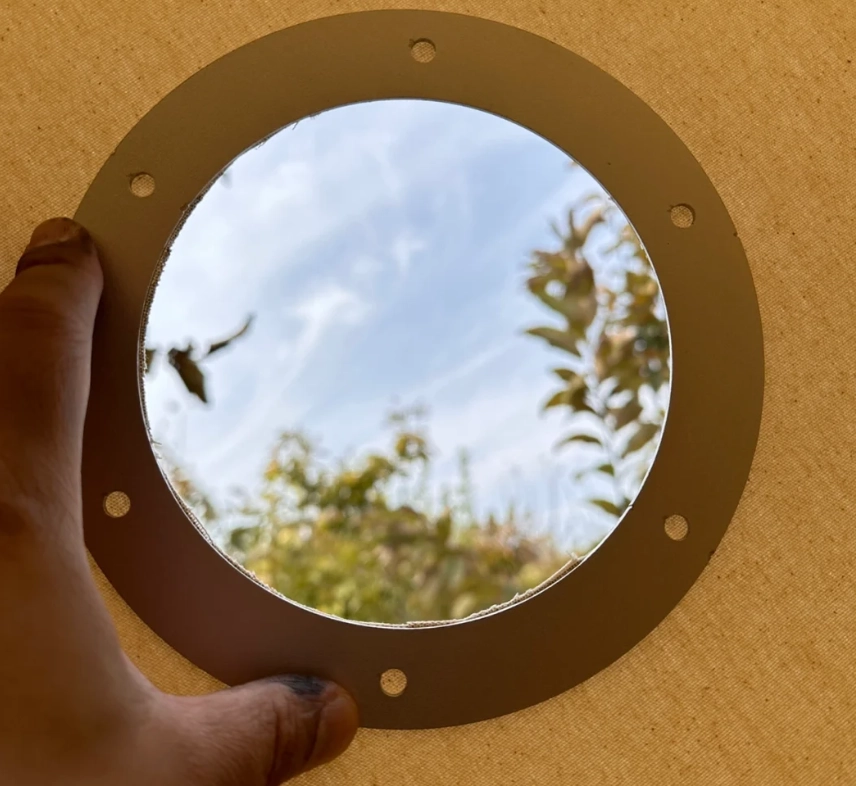

Stap 3: Gatzaag 120 mm voor buis ∅75 mm; laat 5 mm rand over voor de kraagklinknagels.
Stap 4: Naai een brandwerende aramide patch (meegeleverd in onze FP-KIT) rond de snede – voorkomt rafelen.
--------------------------------------------------------------

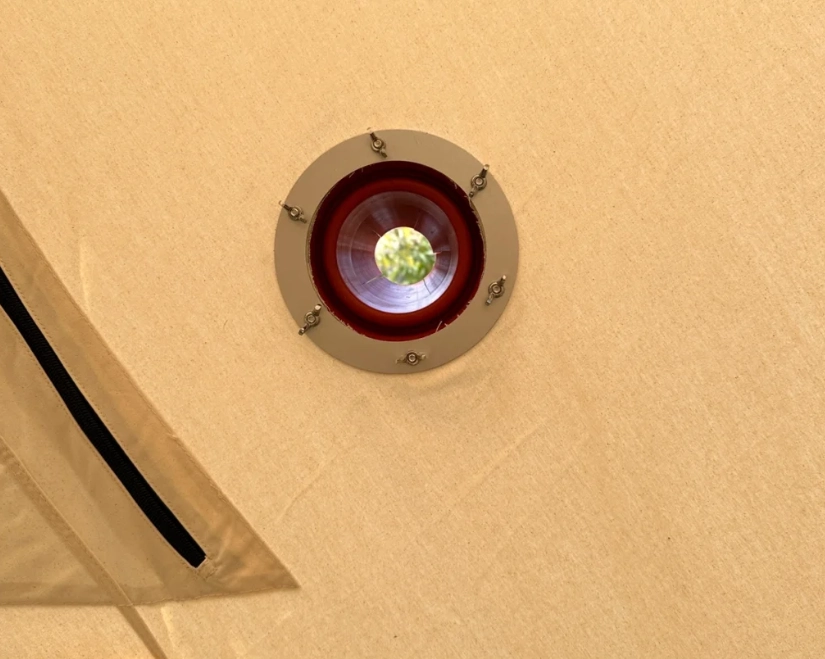

5. Het afdichten van de kraag (Video 45 s)
- Schuif de roestvrijstalen kraag door het canvas.
- Achterflens 15 mm, 6 klinknagels.
- Breng aan beide kanten een 6 mm dikke kraal hittebestendige siliconenkit aan.
- Laat 30 min. uitharden voordat de buis wordt geplaatst.
|
|
|
|
--------------------------------------------------------------

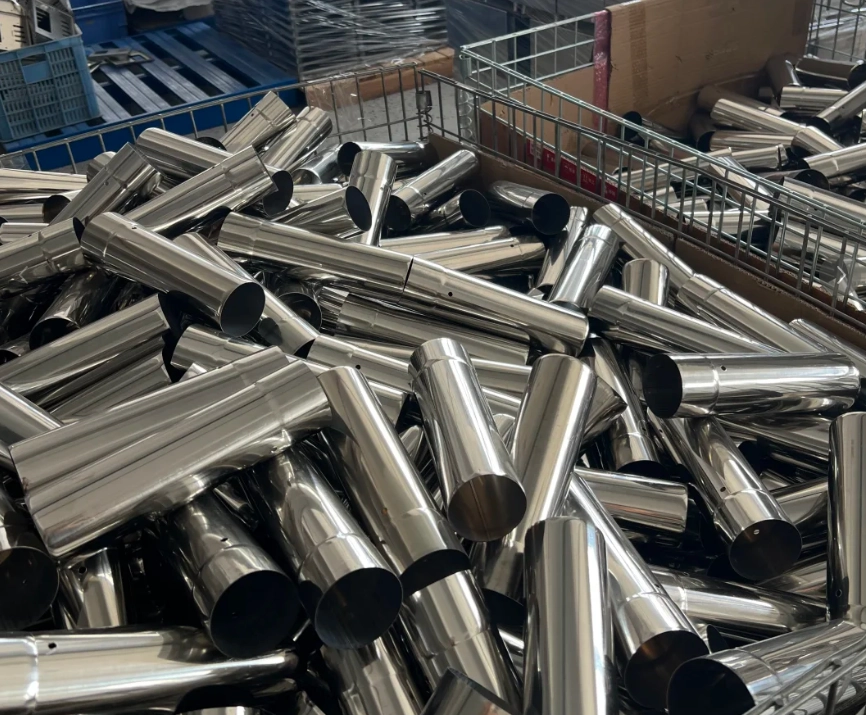

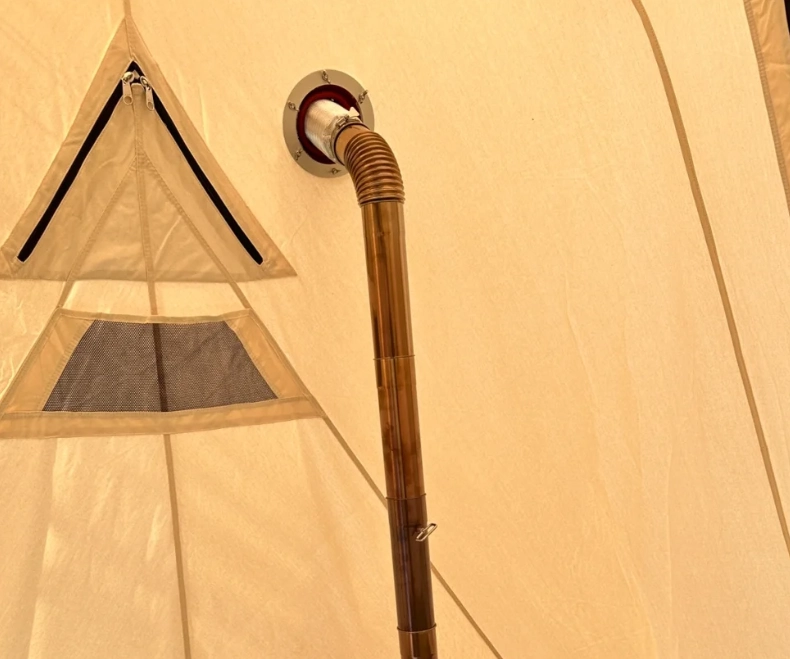

6. Pijpdelen monteren
Tip: overlapping van minimaal 30 mm per voeg – dit houdt de tocht vast en vergroot de stabiliteit.
De lasergeëtste uitlijningslijn garandeert elke keer een draaiing van 0° (onze update van 2025).
Rolnaad is van de wind afgekeerd → 7 % minder creosootdruppels.
--------------------------------------------------------------

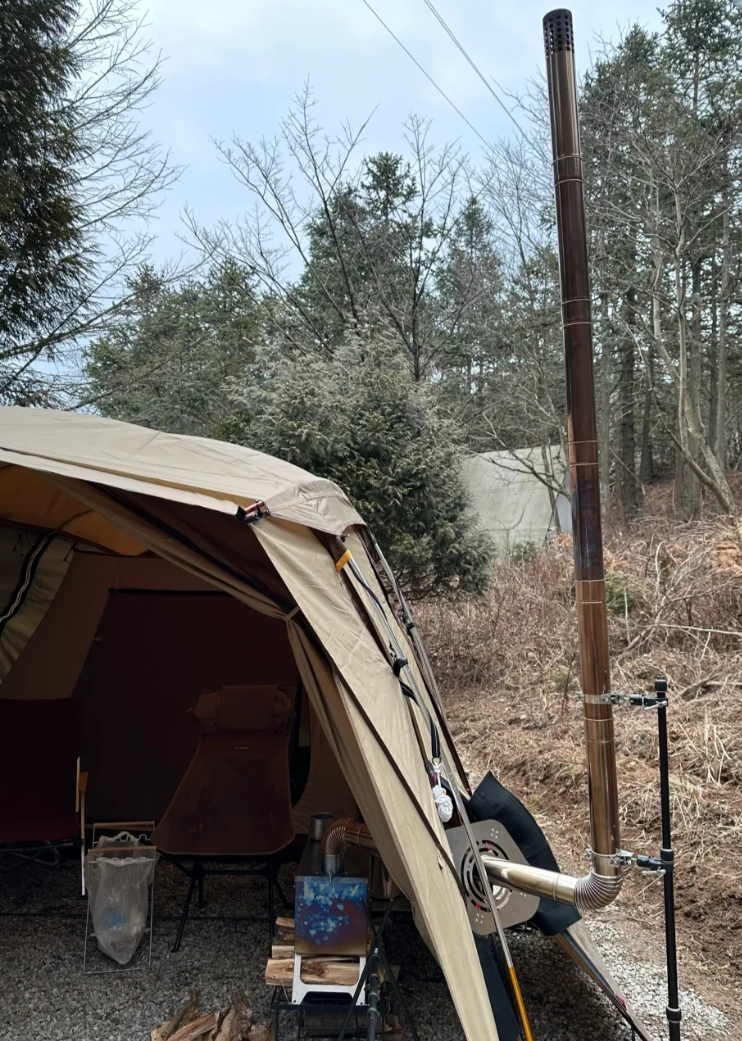

7. Vonkenvanger en regenkap installeren
Met een maaswijdte van 0,8 mm wordt 95% van de gloeiende resten van >0,7 mm opgevangen.
Het scharnier van de regenkap moet 110° opengaan, zodat het hete gas verticaal naar buiten stroomt. Dit voorkomt ‘terugslag’ bij het openen van de deur.
--------------------------------------------------------------
8. Scheerlijnen en windverbanden
Gebruik 2 mm Kevlar-koord, 120° afstand, spanning 15 N.
Voorkomt dat de buis gaat slingeren en het canvas na 3 uur vermoeid raakt.
Voeg een veerclip toe (meegeleverd) – het koord laat los bij een stormwind van 40 N, waardoor u tentdoek bespaart.
--------------------------------------------------------------
9. Eerste-licht-inbrandtest
Lichte aanmaakhoutjes van 0,5 kg, klep 100 % open.
Doel: oppervlaktetemperatuur 250 °C gedurende 20 min – polymeriseert siliconen, stelt pakkinggeheugen in.
CO-alarm <50 ppm in de tent = GOEDGEKEURD.
--------------------------------------------------------------
10. Onderhoud en verpakking
- Klop voorzichtig op de pijp en gooi de vliegas erin.
- Veeg de binnenkant af met een azijndoek, droog het en rol het op tot een bundel van 25 × 8 cm.
- Bewaren in een Ti-tubezak – gewicht 90 g, DDP-prijs $ 12.
--------------------------------------------------------------
11. Veelgemaakte fouten
- Verkeerde krikhoek → regendruppels op het fornuis
- Ontbrekende overlapping → buis scheidt bij 300 °C
- Polyester draad → smelt, gat wordt groter
--------------------------------------------------------------
12. Vervangende onderdelen bestellen DDP
Enkele elleboog, pakking of complete set van 2,1 m – wij verzenden DDP naar de VS/EU binnen 5-7 dagen. Groothandelsprijs: 50 sets, FOB of DDP Amazon FBA.
